業務用換気扇三次元フレーム

業務用換気扇三次元フレームは業務用換気扇の汚れ防止用フィルターを付けるために開発されました。

業務用換気扇三次元フレーム
商品概要
適合サイズ 羽根直径 φ35×φ65cm
フィルター 100cm×100cm
専用フィルター2枚入り

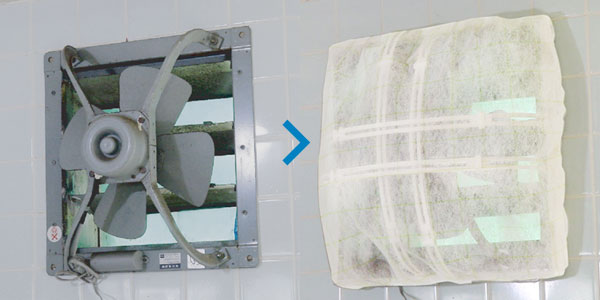

業務用換気扇三次元フレームは、羽根直径が35~65cmまでの幅広いサイズの業務用換気扇の汚れ防止用フィルターを付けるために開発されました。

羽根がむき出しでフィルター取り付けが難しかった、業務用の換気扇に取り付けられるように、立体的に組み上がるフレーム構造を採用しています。

※野外からゴキブリ等の虫が侵入するのを防ぐ事も出来ます。

組み立て方法

換気扇の大きさに合わせてフレームサイズを調整でき、業務用換気扇のモーターカバーや
羽根に当たらないブリッジ構造で立体的なフレームを実現しています。

ブリッジの組立方法は4タイプあります。

業務用換気扇の形状により下記4タイプの中でファンやモーターカバーに当らないよう一番適した形式を選んでください。

タテ ヨコの寸法が35cmのときはブリッジを2本のみ差し込んでください。

フィルター性能試験装置

フィルター性能試験装置フィルター性能試験装置フィルター性能試験装置フィルター性能試験装置

安全で機能的な商品をお届けするため、社内のフィルター性能試験装置で製造製品を厳しくチェックしています。

商品仕様

お買い上げ前に、対応サイズや適合機種をご確認ください。

サイズ・形状
販売価格 6,000円(税込6,480円)
型番 K-208-2D
対応サイズ 羽根直径 φ35cm~φ65cm
数量

100cm×100cm 専用フィルター2枚入り

本体枠×4本

ブリッジ×4本

枠固定クリップ×4個

金属テープ×8枚

材質:フィルター 抗菌・防臭加工不繊布(再生PET含有)耐熱温度70℃
材質:本体枠 ポリプロピレン
材質:磁石 フェライト磁石
用途 業務用換気扇に防汚フィルターを取り付ける事ができるフレーム&フィルターセット
業務用換気扇への取付について

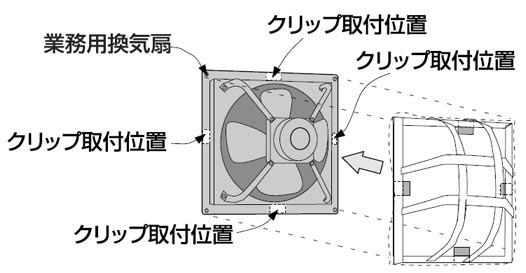

STEP_1 取り付け磁石が下図の位置にくるように業務用換気扇カバーを↑の方向にまっすぐ取り付けます。

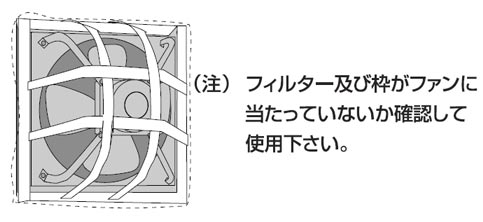

STEP_2 業務用換気扇カバーの取り付けが完了すると下図のようになります。
交換について
  1. 業務用換気扇カバーと枠固定クリップを業務用換気扇から取り外して下さい。
    (注)枠を傾けて引っ張ると、枠から枠固定クリップが外れ枠固定クリップが落下する恐れがあります。
    先にクリップから枠を外して(4箇所)その後、換気扇から枠固定クリップを取り外して下さい。

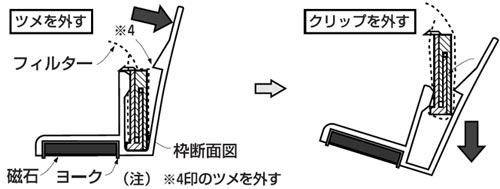

  2. 業務用換気扇カバーから枠固定クリップを下記の方法で取り外して下さい。

  3. フィルターを業務用換気扇カバーの枠から外して下さい。
  4. 「業務用換気扇の取り付け」手順通り手重に従い換気扇へ取り付けてください。
ご使用上のご注意
サイズや形状 ご購入前に換気扇本体のサイズや形状、凹凸の有無をご確認下さい。
取り付け前
  • 本品を取り付ける前に、予め換気扇カバーを綺麗に掃除し、ホコリ等を完全に除去してください。
  • 本品を取り付ける前は、必ず換気扇を停止状態にしてください。
  • 換気扇を回す前にフィルターの張りを確かめ換気扇の羽根に吸い込まれないようにして下さい。フィルターが吸い込まれる恐れがある場合は本品を使用しないで下さい。
  • フィルターを2重以上に重ねてのご使用はおやめ下さい。
お取替え時期 フィルターが汚れたら早めにお取り替え下さい。
付着した油汚れやホコリで換気能力が落ち換気扇のファンモーターが過熱する等の故障の原因となります。
廃棄について お住まいの自治体のゴミ捨てルールに従って破棄してください。 トイレ・洗面所には流さないでください。
その他
  • 難燃性フィルターを使用しておりますが、コンロ等の火元から1メートル以上離してご使用ください。
  • 本品を取り付ける前は、必ず換気扇を停止状態にしてください。
  • 本品は業務用換気扇専用の商品です。本取扱説明書以外の用途には使用しないで下さい。

ご購入・サポート

商品に関して、ご質問など御座いましたらお気軽にご連絡くだい。

  • ご購入
  • サポート
    TEL 093-481-1212
    営業時間 8:00~18:00 土日祝日はお休みです。
